Grafter：通過提取機制來混合3D打印機
德國Hasso Plattner研究所的研究人員已經創(chuàng )建了Grafter，一個用于“混合”3D打印機器的軟件系統。該工具允許用戶結合多個3D打印項目的機制，同時保持每個機制的功能。
3D打印社區是一個共享的地方。通過Thingiverse和Pinshape等3D模型平臺，創(chuàng )作者可以共享他們的CAD創(chuàng )作，然后可以由其他用戶下載，修改和3D打印。這是一個偉大的系統，并已經產生了一些壯觀的協作3D打印。
但是修改的元素，通常被稱為“混合”，并不是沒有問題 - 特別是對于具有功能或機械方面的3D打印模型。如果制造商想要將機械系統從一個3D打印模型切換到另一個3D打印模型，他們必須提取由一個設計人員制造的某些部件，并將其與另一個設計人員制造的部件一起使用。
有時候，這種方法效果不錯，但是制造商往往因為兼容性問題而感到沮喪：他們的3D打印“科學怪人”的怪物并不總是以他們喜歡的方式聚集在一起。
這個重新混合的問題 - 特別是梳理不同機制的過程 - 引起了哈索·普拉特納研究所一組研究人員的興趣。這些研究人員（Thijs Roumen，Willi Mueller和Patrick Baudisch）看到，制造商正在拼命拼湊來自多個模型的零件，因此創(chuàng )建了一個稱為Grafter的軟件系統，簡化了3D打印機器的再混合過程。

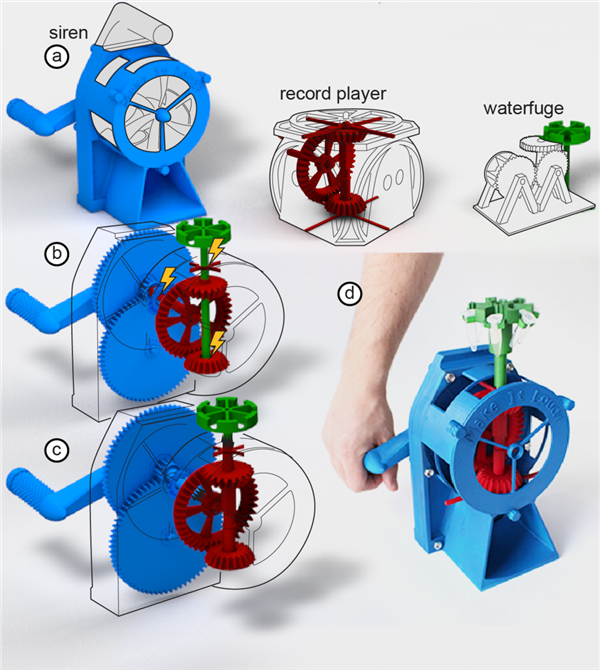

Grafter最終重新思考混合3D打印系統的方法。該軟件不是從多個模型中取得單個部分，而是識別完整的機制（由多個部分組成），并將這些機制視為統一的實體。因此，不要讓用戶轉移，例如從A型到B型的單個齒輪，它會(huì )半自動地識別整個機構（例如齒輪或滑輪系統），并引導用戶將整個系統轉移到一個新的模型。
通過這種方式，Grafter可以讓用戶輕松地將多臺3D打印機組合成一個復雜的系統，而不會(huì )犧牲個別機制的功能。這加速了機械重新混合的過程，同時確保多個機械系統之間的兼容性。換句話說，幾乎沒有功能性的弗蘭肯斯坦機器。

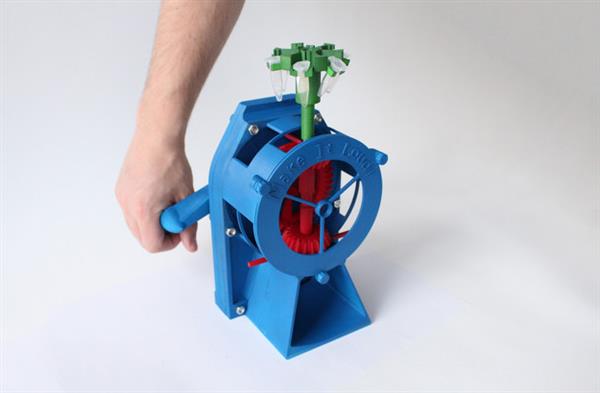

在即將到來的加拿大蒙特利爾2018年會(huì )議上提交的一項研究中，研究人員要求一組非機構人員使用Grafter重新組合一套機器，創(chuàng )建一個新的機器，并使用每個原始機器的機制。盡管一些參與者在軟件上掙扎，但許多參與者成功地使用它來創(chuàng )建由多個提取的機制組成的3D可打印機器。
這聽起來令人興奮，但你可能需要等一會(huì )兒才能自己嘗試。 Roumen，Mueller和Baudisch開發了這個軟件作為一個Rhino插件實現的研究原型，但是Roumen告訴我們他們沒有立即將Grafter商業化的計劃。也就是說，這個工具可能會(huì )在研究人員在CHI上發表他們的發現之后才能提供。
然而，釋放軟件本身并不是研究的重點。相反，正如Roumen向我們解釋的那樣，Grafter試圖展示3D打印部件重新混合的新框架：一個側重于機制而非單個部件的框架。從這個意義上說，這項研究可以激勵未來的3D建模師和軟件開發人員改變他們對混音的看法。
在這里獲取這些機制的3D打印文件。
編譯自：3ders.org
在這里獲取這些機制的3D打印文件。
編譯自：3ders.org
